Выполнение протоколов для этого путешествия показано на илл. 5.37 (б). Отправитель получает данные от транспортного уровня и создает пакет с заголовком общего сетевого уровня — в данном случае IP. Адрес получателя в заголовке указывает, что пакет должен быть отправлен через первый маршрутизатор. Пакет вставляется во фрейм 802.11 с адресом этого маршрутизатора и передается. Маршрутизатор извлекает пакет из поля данных и отбрасывает заголовок фрейма. Далее он анализирует содержащийся в пакете IP-адрес. Его нужно найти в таблице маршрутизации. В соответствии с ним принимается решение об отправке пакета на второй маршрутизатор. Для этого нужно установить виртуальный канал MPLS, ведущий ко второму маршрутизатору, а пакет поместить во фрейм с заголовками MPLS. На противоположном конце заголовок MPLS удаляется, и на основании адреса определяется следующий транзитный участок сетевого уровня. Этот участок ведет к получателю. Так как пакет слишком длинный для Ethernet, он делится на две части, каждая из которых помещается в поле данных фрейма Ethernet и передается на адрес назначения. Там заголовки фреймов считываются, и содержимое исходного пакета восстанавливается. Пакет достиг адресата.

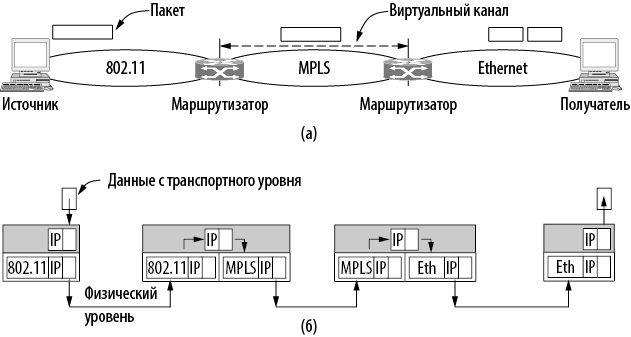

Илл. 5.37. (а) Пакет проходит через разные сети. (б) Выполнение протоколов на сетевом и канальном уровнях

Следует отметить, что между коммутацией (установкой моста) и маршрутизацией есть существенная разница. При применении маршрутизатора пакет извлекается из фрейма, и для принятия решения используется адрес, содержащийся в пакете. Коммутатор (мост) пересылает весь пакет, обосновывая свое решение значением MAC-адреса. Коммутаторы (в отличие от маршрутизаторов) не обязаны вникать в подробности устройства протокола сетевого уровня, с помощью которого производится коммутация.

К сожалению, межсетевое взаимодействие не такая простая задача, как может показаться. С появлением мостов предполагалось, что они будут соединять разные типы сетей или, по крайней мере, локальных, преобразовывая фреймы одной LAN во фреймы другой. Однако это не сработало, поскольку трудно преодолеть различия между свойствами LAN: максимальным размером пакета и наличием/отсутствием классов приоритетов. Поэтому сегодня мосты в основном соединяют сети одного типа на канальном уровне; для объединения разных сетей на сетевом уровне используются маршрутизаторы.

Межсетевое взаимодействие успешно применяется в построении крупных сетей, но это возможно только при наличии общего сетевого уровня. Со временем появилось множество различных протоколов. Сложно заставить всех использовать один формат, учитывая, что каждая компания видит коммерческую выгоду в том, чтобы иметь собственный протокол. Помимо IP, который на данный момент является практически универсальным сетевым протоколом, существуют IPX, SNA и AppleTalk. Ни один из них не используется повсеместно, а новые протоколы будут появляться всегда. Наиболее яркий пример —IPv4 и IPv6. И хотя оба они являются версиями IP, они несовместимы (иначе не было бы необходимости в разработке IPv6).

Маршрутизатор, поддерживающий несколько сетевых протоколов, называется многопротокольным маршрутизатором (multiprotocol router). Он должен либо преобразовывать их, либо обеспечивать соединение на вышележащем уровне протокола. Ни один из двух вариантов не отвечает всем требованиям сети. Соединение на более высоком уровне, скажем, с применением TCP, предполагает, что TCP реализован во всех сетях (а это не всегда так). При этом в сетях могут функционировать только приложения, использующие TCP (к ним не относятся многие программы, работающие в реальном времени).

Другой вариант — конвертация пакетов между разными сетями. Однако если пакеты не близки по формату и не имеют одинаковых информационных полей, такое преобразование всегда будет неполным и часто обречено на ошибку. К примеру, длина IPv6-адресов составляет 128 бит. И как бы ни старался маршрутизатор, такой адрес ни за что не поместится в 32-битное поле адреса IPv4. Проблема использования IPv4 и IPv6 в одной сети оказалась серьезным препятствием к внедрению IPv6. (И честно говоря, по этой же причине потребителей так и не удалось убедить в том, что они должны его использовать.) Но еще более серьезные проблемы возникают, если нужно выполнять конвертацию между принципиально разными протоколами — например, между не требующим соединения и ориентированным на его установление. Такие преобразования практически никогда не выполняются. Вероятно, IP работает так хорошо только потому, что служит чем-то вроде наименьшего общего знаменателя. Он не многого требует от сетей, однако предоставляет только уровень обслуживания best effort.

5.5.4. Соединение конечных точек в гетерогенных сетях

Объединение сетей в общем случае является исключительно сложной задачей. Однако существует частный случай, реализация которого вполне осуществима даже для разных сетевых протоколов. Это ситуация, при которой хост-источник и хост-приемник расположены в одинаковых сетях, но между ними находится сеть другого типа. Например, представьте себе международный банк, у которого имеется сеть IPv6 в Париже и такая же — в Лондоне, а между ними находится IPv4, как показано на илл. 5.38.

Илл. 5.38. Туннелирование пакета из Парижа в Лондон

Для решения этой проблемы используется туннелирование (tunneling). Чтобы передать IP-пакет хосту в Лондоне, хост в Париже формирует пакет, содержащий лондонский IPv6-адрес, и отправляет его на многопротокольный маршрутизатор, соединяющий парижскую сеть IPv6 и сеть IPv4. Получив пакет IPv6, маршрутизатор помещает его в другой пакет с IPv4-адресом маршрутизатора, соединяющего сеть IPv4 и лондонскую сеть IPv6. Когда пакет попадает на этот адрес, лондонский многопротокольный маршрутизатор извлекает исходный IPv6-пакет и передает его дальше на хост назначения.
