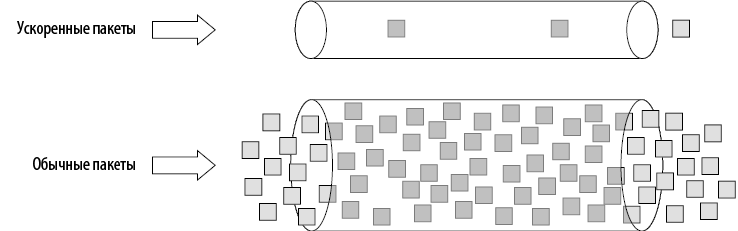

Илл. 5.34. Ускоренные пакеты движутся по свободной от трафика сети

Разумеется, если пакет получает метку на хосте, входной маршрутизатор, скорее всего, проверит, не выходит ли объем срочного трафика за установленные пределы. В сети маршрутизаторы могут использовать две очереди для каждой исходящей линии — для обычных и для ускоренных пакетов. Прибывший пакет ставится в очередь, соответствующую его классу обслуживания. Беспрепятственная очередь получает более высокий приоритет (к примеру, с помощью планировщика приоритетов). Таким образом, для ускоренного трафика сеть кажется свободной, хотя на самом деле она может быть сильно загружена обычным трафиком.

Гарантированная пересылка

Более совершенная схема управления классами обслуживания — гарантированная пересылка (assured forwarding), описанная в документе RFC 2597. Она подразумевает наличие четырех классов приоритетов, каждый из которых обладает своими ресурсами. Первые три класса можно назвать золотым, серебряным и бронзовым. Кроме того, определены три класса игнорирования пакетов при перегрузке (низкий, средний и высокий). В итоге получается 12 сочетаний, то есть 12 классов обслуживания.

На илл. 5.35 показан один из способов обработки пакетов при гарантированной пересылке. На первом этапе пакеты разбиваются на четыре класса приоритетов. Эта процедура также может выполняться как на хосте-источнике (как показано на рисунке), так и на первом маршрутизаторе. Скорость высокоприоритетных пакетов может быть ограничена оператором в рамках соглашения о предоставлении услуг.

Следующий шаг — определение классов игнорирования пакетов. Для этого пакеты каждого класса приоритетов проходят проверку с помощью маркерного ведра или похожей схемы. Небольшим пакетам присваивается низкий класс игнорирования, средним — средний класс, а большим — высокий. Информация о классах приоритетов и игнорирования кодируется в каждом пакете.

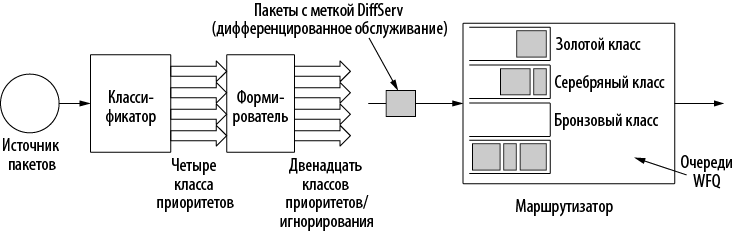

Илл. 5.35. Возможная реализация гарантированной пересылки

Наконец, пакеты проходят обработку на маршрутизаторах сети, где планировщик определяет их классы. Чаще всего для четырех классов приоритетов используется WFQ: чем выше класс, тем выше вес. В результате высокоприоритетные пакеты получают большую часть пропускной способности, при этом передача низкоприоритетных пакетов не останавливается. К примеру, вес каждого класса приоритетов может быть вдвое больше, чем вес более низкого класса. В пределах одного класса приоритетов пакеты с высоким классом игнорирования можно удалять в первую очередь, например, с помощью алгоритма RED. Он начнет исключать пакеты еще до того, как в буфере маршрутизатора закончится место. Пакеты с низким классом игнорирования все еще будут приниматься, а с высоким — отвергаться.

5.5. Межсетевое взаимодействие

До сих пор мы подразумевали, что существует единая однородная сеть, в которой каждое устройство использует одни и те же протоколы на каждом уровне. К сожалению, это предположение слишком оптимистично. Существует множество различных сетей, включая PAN, LAN, MAN и WAN. Мы уже говорили о сети Ethernet, кабельном интернете, стационарных и мобильных телефонных сетях, сетях стандарта 802.11 и т.д. На каждом уровне этих сетей широко применяются многочисленные протоколы.

5.5.1. Интерсети: общие сведения

В следующих разделах особое внимание будет уделено вопросам, возникающим при объединении двух или более сетей, формирующих объединенную сеть (internetwork), или, проще, интерсеть (internet).

Если бы все использовали одну сетевую технологию, объединять сети было бы намного проще. В большинстве случаев существует доминирующая сеть (например, Ethernet). Некоторые ученые считают разнообразие сетевых технологий временным явлением, которое исчезнет, как только все наконец поймут, как замечательна [вставьте свою любимую сеть]. Однако на это рассчитывать не стоит: история показывает, что такие рассуждения — всего лишь принятие желаемого за действительное. Различные сети решают разные задачи, поэтому, к примеру, Ethernet и спутниковые сети всегда будут отличаться. Создание сетей передачи данных на основе уже существующих систем (кабельной, телефонной или ЛЭП) порождает дополнительные ограничения, которые приводят к расхождению их характеристик. Поэтому нам всегда придется иметь дело с неоднородностью сетей.

Было бы намного проще, если бы нам вообще не пришлось объединять разнообразные сети. Но это также крайне маловероятно. Боб Меткалф выдвинул такой принцип: ценность сети, состоящей из N узлов, пропорциональна числу соединений между узлами, или N2 (Гилдер; Gilder, 1993). Это означает, что чем крупнее сеть, тем выше ее ценность, поскольку она обеспечивает гораздо больше соединений. Поэтому объединение небольших сетей всегда будет иметь смысл.

Главный пример такого объединения — интернет. Цель объединения всех этих сетей — предоставить пользователям из разных сетей возможность общаться. Стоимость услуг провайдера часто зависит от доступной пропускной способности, но на самом деле оплачивается возможность обмена пакетами с другими хостами, также подключенными к интернету. Интернет не приобрел бы такую популярность, если бы пакеты можно было отправлять только хостам, находящимся в том же городе.

Поскольку сети зачастую очень разные, передача пакетов из одной в другую — задача не из легких. Помимо проблем с неоднородностью, нам придется решать вопросы масштабирования, возникающие из-за роста интерсети. Чтобы понять, что нас ждет, мы прежде всего обсудим различия между сетями. Затем мы изучим подход, успешно применяющийся в IP (протоколе сетевого уровня интернета), включая туннелирование, маршрутизацию в интерсетях и фрагментацию пакетов.

5.5.2. Различия сетей
