Ледокол его проекта имел следующие размерения [130] :.

Длина полная 105 метров.

Наибольшая ширина 22 метра.

Высота от киля до палубы 9 метров.

Осадка при 1800 т. угля 6,5 метров.

То же при 300 т 5,3 метра.

Водоизмещение при 1800 т угля 6000 т

На прилагаемых чертежах представлен продольный план и вид, а также поперечное сечение. Взгляд на чертежи показывает, что Шихау придает особенное значение отлогости батоксов в носу, который у него выступает на 35 футов вперед. Миделевое сечение показывает, что судно имеет огромную ширину и очень невысокий борт. Мидель острокильный. Главная палуба находится на грузовой ватерлинии. Все это, по отношению к ломке льда, очень нехудо.

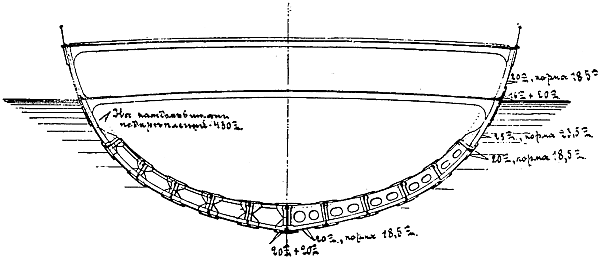

Поперечное сечение ледокола завода Шихау

Шихау предполагал сделать наружную обшивку по грузовой ватерлинии в середине судна в 32 мм, а в носу 40 мм. Обшивка ниже ледяного пояса 20 мм.

27 декабря (9 ноября) того же 1897 г. я отправился в Ньюкестль и приступил, при содействии капитана 2-го ранга Григоровича [131] и старшего механика Поречкина [132] , к составлению договора на постройку и спецификации. Работа эта крайне тяжелая: завод хотел дать то, что дает всегда на грузовые и пассажирские пароходы, тогда как мы настаивали на спецификации нашего Добровольного флота. Несколько раз дело доходило почти до разрыва, но завод не желал выпустить работу из своих рук, и нам удалось сговориться.

К сожалению, в мои полномочия на заключение договора вставлено было почему-то условие неприема судна, если оно будет сидеть более 18 футов 6 дюймов при 300 тоннах угля; что связывало завод ужасным образом. Чтобы судно было достаточно крепко, дабы выдерживать удары о лед, необходимо делать все части солидными, но это вызывает излишний вес, а опасение перегрузки требует уменьшения в весе частей. Если бы были лишь одни штрафы, то с этим считаться не трудно, но непринятие судна, стоящего полтора миллиона, равносильно разорению завода. Желая иметь более уверенности в выполнении условия осадки, они предложили бесплатно удлинить судно на 5 футов и уширить его на 1 фут. Водоизмещение судна, благодаря этому, увеличилось на 3 процента, но завод принял это на свой счет.

При заказе судов можно поступать двояко, именно: заказчик может составить свою собственную спецификацию частей корпуса или же принять спецификацию завода, возложив на него ответственность за крепость при исполнении установленной работы. Второй способ предпочтительнее первого, и так обыкновенно поступают при заказе машин, ставя заводу обязательство, чтобы машина исполняла установленные требования, и предоставляя заводу проектировать все части. Если бы мы взяли на себя составление спецификации, то этим мы приняли бы ответственность за крепость корпуса, между тем таковая находится в зависимости не только от размеров частей и качества металла, но также и от самой работы, которую заказчику предусмотреть невозможно.

Хотя проектирование частей судна и было предоставлено заводу, тем не менее, контроль наш этим не устранялся, и все главные чертежи пересматривались мной. Впоследствии чертежи второстепенные, по мере изготовления, просматривались наблюдающим за постройкою, а когда приехал командир, то командиром совместно с наблюдающим. Все более важные чертежи присылались ко мне или просматривались мною и разрабатывались при моем участии во время моих частых приездов на постройку.

Контрактом с заводом Армстронга я выговорил одно весьма важное условие, которое до меня никогда не вводилось даже на судах военных флотов, а именно: я выговорил, что все главные и второстепенные отделения должны быть опробованы наливанием их водою до уровня верхней палубы. Те отделения, которые до верхней палубы не доходят, должны быть снабжены непроницаемым потолком и опробоваться наливанием воды в особую трубу так, чтобы вода стояла в трубе на высоте верхней палубы. Завод Армстронга специально занят постройкою пароходов для перевозки керосина и нефтяных остатков наливом, поэтому он привык к тщательной работе непроницаемых переборок и к фактической их пробе. В данном случае ему пришлось иметь дело с большим давлением, так как высота палубы от киля 42 1/2 фута. Также не малое затруднение представила величина площадей главных переборок.

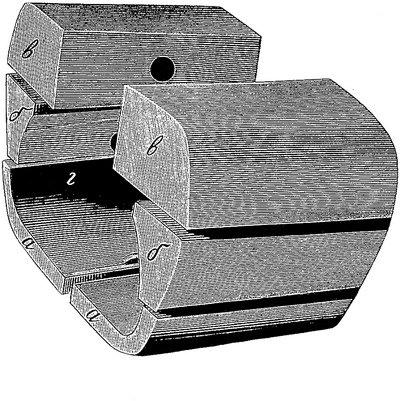

Герметические коробки, изображающие отделения

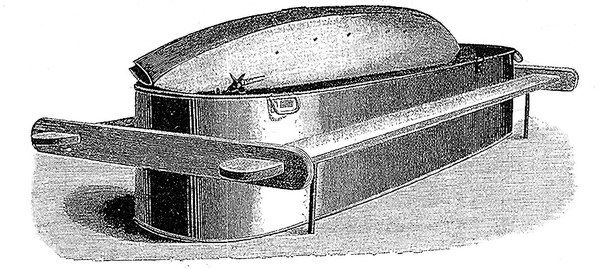

Ванна и модель ледокола в момент максимального крена, которого можно достигнуть наливанием воды

Чтобы придать главным переборкам должную жесткость, принята была система вертикальных и горизонтальных ребер. Глубина ребер 4 фута; из них 2 фута по одну сторону переборки и 2 фута по другую. Два вертикальных ребра вверху упирались в продольные кожухи, отделяющие помещение труб и вентиляторов, а низом крепились к продольным стрингерам. Горизонтальные ребра приходятся как раз на вышине горизонтальных стрингеров, с которыми они и составляют одно целое.

Вертикальные ребра, как более короткие, считались основными и шли от верху до низу цельно; горизонтальные же пересекались на вертикальных, причем на месте соединения ставились ромбоидальные связные листы.

При проектировании машин для ледоколов необходимо иметь в виду то, что они должны развить полную силу не на свободном ходу, а в то время, когда судно едва движется во время следования через тяжелые льды. Бывали примеры, что при заказе ледоколов этому условию не придавали значения, и оказывалось, что ледокол, пробиваясь во льдах, не мог развить более как 75 % своей полной силы. Для устранения такого недостатка я выговорил, что проба на развитие полного числа сил будет произведена при условии трех задних машин, работающих передним ходом, а передней – задним. Это условие заставило завод придать большой диаметр цилиндрам, или, другими словами, увеличить размер машины.

Гарантию крепости ледокола я обставил следующим образом: по окончании постройки приемная комиссия принимает ледокол в Ньюкестле и заводу не додается 150 000 руб. Служба в Финском заливе считается пробой ледокола по отношению ко льду Балтийского моря. Когда служба в Балтийском море окончена, заводу выдается половина удержанной с него платы. Проба в полярных льдах была выговорена самая суровая: мне предоставлено было произвести эту пробу в любой части Ледовитого океана. Проба должна быть прогрессивная, и я выговорил себе право с полного переднего хода ударять в лед какой угодно толщины. Также выговорено было, что я могу ударять задним ходом с такою скоростью, которую можно получить, работая тремя задними машинами назад и одною переднею вперед.
