Передача в полосе пропускания

Передача сигналов в базовой полосе частот лучше всего подходит для проводной связи: по витой паре, коаксиальному или оптоволоконному кабелю. В других случаях (особенно в беспроводных сетях или радиосвязи) для передачи информации используется диапазон частот, не начинающийся с нуля. Отправлять сигналы очень низкой частоты по беспроводным каналам не имеет смысла, поскольку длина антенны должна составлять определенную долю длины волны сигнала. При низкочастотной передаче она окажется довольно большой. В любом случае выбор частот обычно диктуется нормативными ограничениями и желанием избежать помех. Даже при проводной передаче данных ограничение сигнала определенной полосой частот позволяет различным видам сигналов одновременно проходить по каналу. Этот процесс называется передачей в полосе пропускания, поскольку для нее используются произвольные полосы частот.

К счастью, все основные результаты, представленные в этой главе, сформулированы на языке пропускной способности, то есть ширины диапазона частот. Абсолютные величины частот не влияют на производительность. Это значит, что при сдвиге сигнала, занимающего основную полосу частот от 0 до B Гц, на полосу частот от S до S+B Гц объем информации в сигнале не поменяется, хотя сам он будет выглядеть иначе. А чтобы обработать сигнал на приемнике, его можно сдвинуть назад до основной полосы частот, где удобнее находить символы.

При полосовой передаче сигналов цифровая модуляция производится путем модуляции несущего сигнала таким образом, чтобы он располагался в нужной полосе частот. Модулировать можно амплитуду, частоту и фазу несущего сигнала. У всех этих методов есть названия.

При кодировании со сдвигом амплитуды (Amplitude Shift Keying, ASK) «0» и «1» соответствуют две различные амплитуды. Пример с нулевым и ненулевым уровнями приведен на илл. 2.16 (б). Для кодирования символов из нескольких битов можно использовать более двух уровней.

Аналогично при кодировании со сдвигом частоты (Frequency Shift Keying, FSK) используется две или более различные тональности. В примере на илл. 2.16 (в) используются лишь две частоты. В простейшем варианте кодирования со сдвигом фазы (Phase Shift Keying, PSK) фаза несущей волны периодически смещается на 0 или 180 градусов на границе каждого символа. Этот вариант называется двоичным кодированием со сдвигом фазы (Binary Phase Shift Keying, BPSK), поскольку фаз две. «Двоичный» тут относится к двум символам, а не к тому, что каждый символ соответствует двум битам. Пример этого кодирования приведен на илл. 2.16 (г). В усовершенствованной схеме, более эффективно использующей полосу пропускания, для передачи 2 бит информации на символ применяется четыре сдвига, например, на 45, 135, 225 и 315 градусов. Такая версия называется квадратурным кодированием со сдвигом фазы (Quadrature Phase Shift Keying, QPSK).

Эти схемы можно сочетать между собой и использовать больше уровней для передачи большего числа битов на символ. Частоту и фазу нельзя модулировать одновременно, поскольку они связаны между собой: частота соответствует скорости изменения фазы по времени. Как правило, совместно модулируют

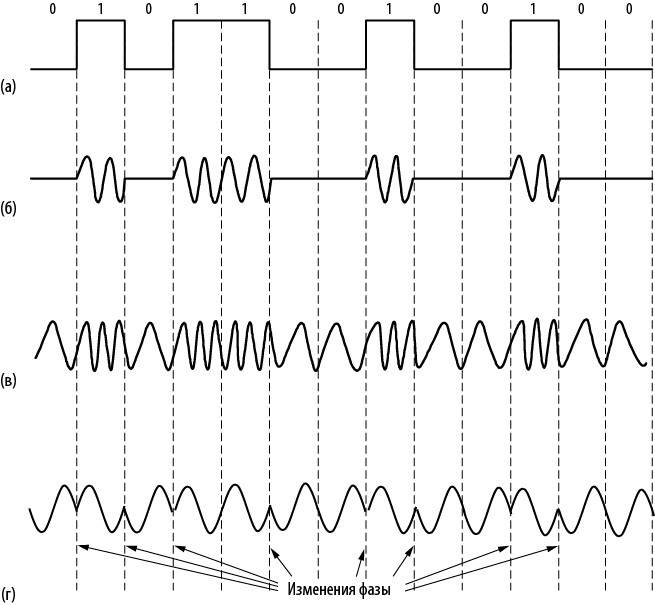

Илл. 2.16. (а) Бинарный сигнал. (б) Кодирование со сдвигом амплитуды. (в) Кодирование со сдвигом частоты. (г) Кодирование со сдвигом фазы

амплитуду и фазу. На илл. 2.17 приведены три примера. В каждом из них точки обозначают допустимые сочетания амплитуды и фазы для каждого символа. На илл. 2.17 (а) показаны равноудаленные точки на углах в 45, 135, 225 и 315 градусов. Фаза каждой точки соответствует углу между положительной частью оси x и прямой, проведенной в эту точку из начала координат. Амплитуда каждой точки равна расстоянию от начала координат. Этот рисунок наглядно иллюстрирует схему QPSK.

Подобные диаграммы называются квадратурными (constellation diagram). На илл. 2.17 (б) показана схема модуляции с более плотным расположением точек. В ней используется 16 сочетаний амплитуд и фаз, так что эта схема модуляции пригодна для передачи 4 бит на символ. Она называется QAM-16, где QAM — квадратурная модуляция амплитуды (Quadrature Amplitude Modulation). На илл. 2.17 (в) приведена еще более плотная схема модуляции, с 64 различными комбинациями, позволяющая передавать 6-битные символы — QAM-64. Существуют QAM еще более высокого порядка. Глядя на эти структуры, можно догадаться, что проще создать электронные схемы для генерации символов в виде сочетания значений на различных осях координат, чем в виде комбинаций амплитуд и фаз. Именно поэтому приведенные паттерны напоминают квадраты, а не концентрические круги.

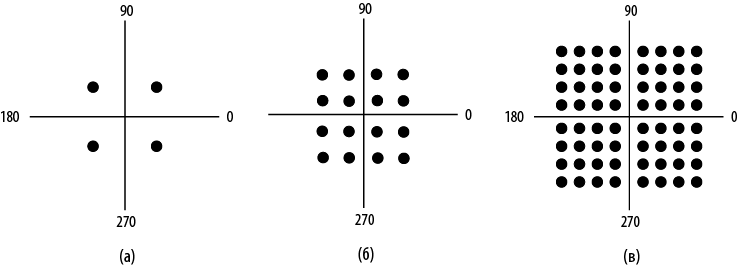

Илл. 2.17. (а) QPSK. (б) QAM-16. (в) QAM-64

Из приведенных выше диаграмм неясно, как именно биты распределяются по символам. При распределении важно позаботиться, чтобы небольшой всплеск шума на стороне приемника не привел к большому количеству ошибок в битах. Такое может случиться, если присвоить последовательные значения битов смежным символам. Допустим, в QAM-16 один символ означает 0111, а соседний — 1000; если приемник по ошибке выберет этот соседний символ, неправильными окажутся все биты. Лучше задать такие соответствия битов символам, чтобы соседние символы отличались только на 1 бит. Этот метод называется кодом Грея (Gray code). На илл. 2.18 показан результат кодирования QAM-16 кодом Грея. Теперь если приемник ошибочно декодирует какой-либо символ, то ошибка будет только в одном бите, в случае если декодированный символ близок к переданному.

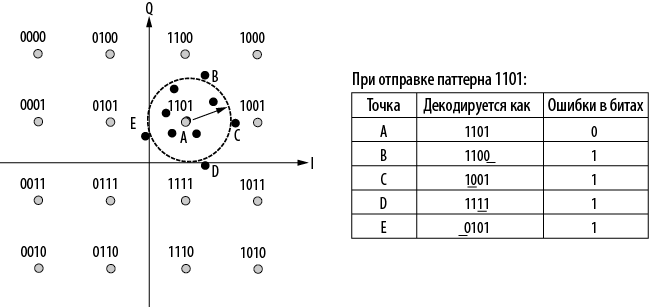

Илл. 2.18. QAM-16, закодированная кодом Грея

2.4.4. Мультиплексирование

Рассмотренные нами схемы модуляции позволяют отправлять цифровой сигнал по проводному или беспроводному каналу связи, но они описывают только передачу одного битового потока за раз. На практике при использовании сетей важную роль играет экономия ресурсов. Прокладка и сопровождение канала связи с широкой полосой пропускания между двумя офисами стоит столько же, сколько и с низкой (то есть затраты определяются стоимостью выкапывания желоба, а не тем, какой кабель в него укладывается). Поэтому были разработаны схемы мультиплексирования, позволяющие одновременно передавать по одному каналу связи много сигналов. Существует три главных способа мультиплексирования физического канала связи: по времени, по частоте и с кодовым разделением, а также мультиплексирование по длинам волн (по сути это оптическая разновидность мультиплексирования с частотным разделением каналов).
