5.2.7. Широковещательная маршрутизация

В некоторых сценариях применения хосты должны отправлять сообщения на множество других хостов или даже на все сразу. Можно привести такие примеры, как рассылка прогноза погоды или новостей фондового рынка, а также радиопередача в прямом эфире. Лучше всего передавать такие данные на все устройства, позволяя всем заинтересованным пользователям ознакомиться с ними. Одновременная рассылка пакетов по всем адресам называется широковещанием (broadcasting). Существует несколько методов ее реализации.

Один из способов широковещания не требует никаких специальных возможностей сети и заключается в простой рассылке отдельных пакетов по всем направлениям. Это медленно и неэффективно с точки зрения пропускной способности, к тому же предполагает, что у источника пакета есть полный список всех хостов. На практике такой метод нежелателен, хотя применяется довольно часто.

Более совершенный алгоритм называется многоадресной маршрутизацией (multidestination routing). В каждом пакете содержится либо список адресатов, либо битовая карта с указанием нужных получателей. Когда приходит такой пакет, маршрутизатор проверяет список и определяет набор необходимых исходящих линий. (Линия выбирается, если это оптимальный путь хотя бы к одному адресату из списка.) Маршрутизатор создает копию пакета для каждой выбранной линии. В ней указаны только те адресаты, к которым ведет данный путь. Таким образом, весь список рассылки распределяется между исходящими линиями. После определенного числа передач каждый пакет будет содержать только один адрес назначения, как и обычный пакет. Многоадресная маршрутизация похожа на рассылку индивидуально адресованных пакетов. Разница в том, что в первом случае из нескольких пакетов, следующих по одному маршруту, только один «платит полную стоимость», а остальные «едут бесплатно». Таким образом, пропускная способность используется более эффективно. Однако этот метод все же требует начальных сведений обо всех получателях, а чтобы понять, куда отправить один многоадресный пакет, маршрутизатор должен выполнить столько же действий, сколько и при отправке набора отдельных пакетов.

Мы уже знакомы с еще одним улучшенным методом широковещательной маршрутизации: лавинной адресацией. Если этот алгоритм реализуется с помощью порядковых номеров, то каналы связи используются эффективно, поскольку в маршрутизаторах действует относительно простое правило принятия решения. Хотя этот метод не подходит для обычных двухточечных соединений, он заслуживает рассмотрения при широковещании. Впрочем, можно добиться большего, если заранее вычислить кратчайшие пути для стандартных пакетов.

Удивительно простая и изящная концепция пересылки в обратном направлении (reverse path forwarding) была впервые предложена в работе Далала и Меткалфа (Dalal and Metcalfe, 1978). Когда приходит широковещательный пакет, маршрутизатор проверяет, используется ли канал, по которому он прибыл, для обычной передачи данных источнику широковещания. Если это так, то, скорее всего, пакет пришел по наилучшему пути и является первой копией, полученной маршрутизатором. Тогда он рассылает этот пакет по всем линиям (кроме той, по которой он пришел). Но если пакет приходит от того же источника по другому каналу, он отвергается как вероятный дубликат.

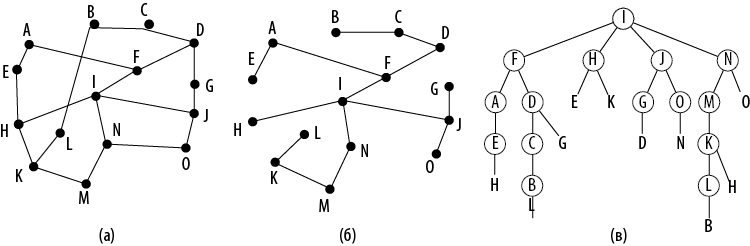

Пример работы этого алгоритма представлен на илл. 5.15. Слева (а) изображена сеть, в центре (б) — входное дерево для маршрутизатора I этой сети, а справа (в) показано, как работает алгоритм пересылки в обратном направлении. На первом транзитном участке маршрутизатор I отсылает пакеты маршрутизаторам F, H, J и N, являющимся вторым ярусом дерева. Все пакеты приходят к ним

Илл. 5.15. Продвижение по встречному пути. (а) Сеть. (б) Входное дерево для маршрутизатора I. (в) Дерево, построенное методом пересылки в обратном направлении от маршрутизатора I

по приоритетной линии до I (по маршруту, совпадающему с входным деревом); на рисунке это обозначено буквами в кружках. Затем формируются 8 пакетов — по 2 каждым маршрутизатором, получившим пакет на первом этапе. Все они попадают к маршрутизаторам, еще не получавшим пакеты; 5 из них приходят по приоритетным линиям. Из 6 пакетов, формируемых на третьем транзитном участке, только 3 приходят по приоритетным линиям (на C, E и K). Остальные оказываются дубликатами. После 5 переходов широковещание заканчивается; общее число переданных пакетов — 23. При использовании входного дерева потребовалось бы 4 перехода и 14 пакетов.

Принципиальное преимущество этого метода в том, что он эффективен и одновременно прост в реализации. Как и в случае лавинной адресации, широковещательный пакет отправляется по всем каналам только один раз в каждом направлении. При этом маршрутизатор всего лишь должен знать, как достичь конкретного адресата. Он не обязан помнить порядковые номера (либо использовать другие механизмы остановки лавинной адресации) или включать в пакет список всех получателей.

Последний алгоритм широковещания, который мы рассмотрим, является развитием предыдущего метода. Он в явном виде использует входное дерево (или любое другое связующее дерево) для маршрутизатора, который начал широковещание. Связующее дерево (spanning tree) представляет собой подмножество сети, в котором находятся все маршрутизаторы и нет замкнутых путей. Если маршрутизатор знает, какие из его линий принадлежат связующему дереву, он может отправить пакет по всем его ветвям (кроме той, по которой пришли данные). Алгоритм обеспечивает отличную пропускную способность, так как для его выполнения требуется генерация абсолютного минимума пакетов. Например, если в качестве связующего дерева использовать входное дерево на илл. 5.15 (б), для рассылки потребуется минимальное число пакетов — 14. Единственный минус — у каждого маршрутизатора должна быть информация о связующем дереве. Иногда эти данные доступны (например, при маршрутизации с учетом состояния линий все маршрутизаторы обладают полными сведениями о топологии сети и могут вычислить связующее дерево), но в некоторых случаях — недоступны (к примеру, при маршрутизации по вектору расстояний).

5.2.8. Многоадресная рассылка

Иногда пакеты отправляются группе получателей, например, в многопользовательских играх или при спортивных трансляциях на несколько точек просмотра. Если группа не слишком мала, передача отдельного пакета на каждый адрес — дорогостоящая операция. С другой стороны, в миллионной сети широковещание на группу из 1000 устройств также нерентабельно, особенно если большинство получателей не заинтересованы в данной информации (или, что еще хуже, заинтересованы, но не должны иметь к ней доступа, как в случае платных спортивных каналов). Таким образом, требуется способ рассылки сообщений строго определенным группам — довольно крупным, но небольшим по сравнению со всей сетью.
