После разрыва соединения вызывающий ПК должен снова связаться с привратником и отправить ему RAS-сообщение с запросом освобождения зарезервированной пропускной способности. Впрочем, вместо этого он может осуществить новый звонок.

Мы до сих пор не касались качества обслуживания применительно к H.323, а ведь на самом деле это довольно важный фактор для успешной передачи конференций в реальном времени. Дело в том, что QoS не входит в область рассмотрения H.323. Если сеть способна обеспечить между ПК и шлюзом стабильное соединение без джиттера, значит, нам повезло и QoS во время звонка будет хорошим; в противном случае — плохим. Однако любой телефонный звонок будет лишен перебоев благодаря дизайну телефонной сети.

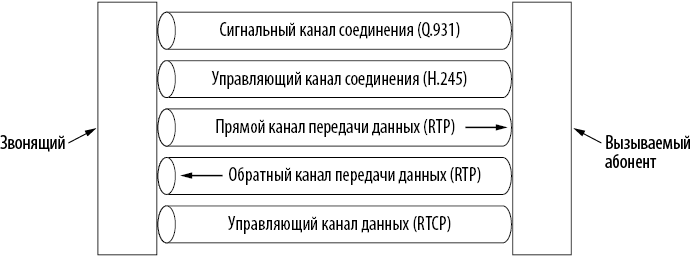

Илл. 7.38. Логические каналы между звонящим и вызываемым абонентами во время разговора

SIP — протокол установления сеанса

Стандарт H.323 был разработан МСЭ. Многим представителям интернет-сообщества он показался типичным телекоммуникационным продуктом: громоздким, сложным и недостаточно гибким. Было решено организовать специальный комитет IETF для создания более простой и гибкой системы передачи речи поверх IP. Основным результатом деятельности комитета стал протокол установления сеанса (Session Initiation Protocol, SIP), последняя версия которого описана в RFC 3261. Данный протокол определяет способы установления телефонного интернет-соединения, организации видеоконференций и создания других мультимедийных соединений. В отличие от стандарта H.323, представляющего собой целый набор протоколов, SIP — это единый модуль, способный взаимодействовать с разнообразными интернет-приложениями. Например, номера телефонов определяются в виде URL-адресов, то есть на веб-страницах можно размещать гиперссылки, щелкнув по которым пользователь может начать телефонный звонок (аналогично схема mailto позволяет написать e-mail и отправить его по указанному в ссылке адресу).

SIP позволяет устанавливать и двусторонние сеансы (обычные телефонные соединения), и многосторонние (когда каждый из участников может слушать собеседников и говорить), и широковещательные (когда один из участников говорит, а остальные могут только слушать). Во время сеанса связи может передаваться звук, видео или другие данные. Эта возможность используется, например, в сетевых многопользовательских играх в реальном времени. SIP занимается только установлением, управлением и разрывом соединений. Для передачи данных используются другие протоколы, например, RTP/RTCP. SIP — это протокол прикладного уровня, работающий поверх TCP или UDP.

SIP предоставляет разнообразные службы, включая поиск вызываемого абонента (который может быть далеко от своего домашнего компьютера), определение его возможностей, поддержку механизмов установления и разрыва телефонного соединения. В самом простом случае SIP устанавливает сеанс связи между компьютерами звонящего и вызываемого абонентов. Именно эту ситуацию мы сейчас и рассмотрим.

Телефонные номера в SIP представлены в виде URL с помощью sip-схемы. Например, sip:ilse@cs.university.edu свяжет вас с пользователем по имени Ilse, хост которого имеет DNS-имя cs.university.edu. SIP URL могут содержать также адреса формата IPv4, IPv6 или реальные номера телефонов.

Протокол SIP является текстовым и построен по модели HTTP. Одна из сторон отсылает ASCII-сообщение, в котором первая строка содержит имя метода, а ниже следуют дополнительные строки с заголовками для передачи параметров. Многие заголовки взяты из стандарта MIME, что позволяет SIP взаимодействовать с существующими интернет-приложениями. Шесть методов базовой спецификации перечислены на илл. 7.39.

Метод

Описание

INVITE

Запрос установления сеанса связи

ACK

Подтверждение установления сеанса

BYE

Запрос окончания сеанса

OPTIONS

Опрос возможностей хоста

CANCEL

Отмена запроса

REGISTER

Информирование сервера переадресации о текущем местоположении пользователя

Илл. 7.39. Методы SIP

Для установки сеанса связи звонящий должен либо создать TCP-соединение с вызываемым абонентом и передать по нему сообщение INVITE, либо отправить это же сообщение в UDP-пакете. В обоих случаях заголовки во второй и всех последующих строках описывают структуру тела сообщения, содержащего информацию о возможностях звонящего, типах мультимедиа и форматах. Если вызываемый абонент принимает звонок, он отсылает в качестве ответа трехзначный код результата, подобный HTTP (группы этих кодов перечислены на илл. 7.26, код 200 означает прием вызова). Следом за строкой с кодом результата вызываемый абонент может также сообщить данные о своих возможностях, типах мультимедиа и форматах.

Соединение устанавливается по протоколу «тройного рукопожатия»; звонящий высылает ACK для окончания работы протокола и подтверждения приема кода 200.

Любая из сторон может отправить запрос окончания сеанса связи, для этого используется метод BYE. Сеанс считается завершенным после получения подтверждения от противоположной стороны.

Метод OPTIONS применяется для опроса возможностей устройства. Обычно это делается перед запуском сеанса связи, чтобы определить, поддерживается ли тип сеанса, на который рассчитывает вызывающая сторона (например, передача голоса по IP).

Метод REGISTER связан со способностью протокола SIP находить пользователя и соединяться с ним, даже если его нет дома. Сообщение с данным методом отправляется на SIP-сервер определения местонахождения, который отслеживает, кто и где находится в данный момент. Позднее с помощью этого сервера можно попробовать найти абонента. Используемая при этом операция переадресации показана на илл. 7.40. Здесь мы видим, что звонящий отправляет сообщение INVITE на прокси-сервер. Это делает возможную переадресацию незаметной. Прокси пытается разыскать абонента и отсылает INVITE по найденному адресу. Далее он действует в качестве ретранслятора для последующих сообщений в «тройном рукопожатии». Сообщения LOOKUP и REPLY не входят в SIP; на этой стадии может использоваться любой подходящий протокол в зависимости от типа сервера определения местонахождения.
