7.4.2. Цифровое видео

Теперь, когда мы узнали все об ушах, пора перейти к глазам. (И нет, в следующем разделе мы не будем обсуждать нос.) У человеческого глаза есть одна особенность: когда изображение появляется на сетчатке, оно сохраняется на ней на несколько миллисекунд, прежде чем исчезнуть. Если картинки сменяются со скоростью 50 изображений в секунду, глаз не замечает, что видит отдельные изображения. Этот принцип получения движущихся изображений используют все видеосистемы с тех пор, как в 1895 году братья Люмьер придумали первый кинопроектор.

Самое простое представление видео — это последовательность кадров, каждый из которых состоит из набора пикселей (прямоугольных элементов, составляющих изображение). Обычно размеры экранов составляют 1280 x 720 (обозначается как 720p), 1920 x 1080 (1080p или HD video), 3840 x 2160 (4K) или 7680 x 4320 (8K).

В большинстве систем используется 24 бита на пиксель, по 8 бит для красного, зеленого и синего (RGB — red, green, blue) компонентов. Красный, зеленый и синий — это первичные аддитивные цвета; любой другой цвет можно получить путем их наложения друг на друга при соответствующей интенсивности.

Раньше частота кадров варьировалась от 24 кадров/с (в традиционном пленочном кино) до 25 кадров/с (в системе PAL, используемой в большинстве стран мира) и 30 кадров/с (в американской системе NTSC). Если быть абсолютно точным, в системе NTSC скорость кадров равна 29,97, а не 30 кадров/с, из-за модификации, проведенной инженерами при переходе от черно-белого телевидения к цветному. Для управления цветом нужно было выделить еще немного полосы пропускания, что удалось сделать, снизив частоту кадров на 0,03 кадра/с. В системе PAL цвет использовался изначально, поэтому здесь частота кадров действительно составляет 25,00 кадра/с. Во Франции применяется слегка отличающаяся система под названием SECAM. Отчасти она была создана, чтобы защитить французские компании от немецких производителей телевизионной техники. Частота кадров в этой системе также составляет ровно 25,00 кадра/с. В 1950-е годы социалистические страны Восточной Европы внедрили у себя SECAM, чтобы население этих стран не могло смотреть передачи западногерманского телевидения (использующие PAL) и поддаваться влиянию «плохих идей».

Чтобы уменьшить полосу пропускания, необходимую для эфирного телевизионного вещания, телестанции взяли на вооружение схему, при которой кадр разделялся на два поля (одно с четными и одно с нечетными строками), передаваемых попеременно. При этом частота кадров фактически составляла не 25 кадров/с, а 50 полей/с. Эта схема называется чересстрочной разверткой (interlacing). Она обеспечивает меньший уровень мерцания, чем при последовательной передаче целых кадров. Современные видеосистемы не используют чересстрочную развертку и просто последовательно передают целые кадры, обычно с частотой 50 кадров/с (PAL) или 59,94 кадра/с (NTSC). Это называется прогрессивной разверткой.

Сжатие видео

Из сказанного выше очевидно, что при передаче видео по интернету критически важно его сжимать. Даже для видео формата PAL с прогрессивной разверткой и разрешением 720p требуется пропускная способность в 553 Мбит/с, а для видео формата HD с разрешением 4K и 8K требуется еще больше. Для разработки международного стандарта сжатия видео, который можно было бы использовать на платформах от любых производителей, комитеты по стандартизации создали Экспертную группу по кинематографии (Motion Picture Experts Group, MPEG). Эта группа разработала стандарты MPEG-1, MPEG-2 и MPEG-4, общий принцип действия которых выглядит следующим образом. С периодичностью в несколько секунд передается полный видеокадр. Кадр сжимается с помощью алгоритма, похожего на привычный алгоритм JPEG для неподвижных цифровых изображений. Затем в течение нескольких секунд вместо отправки полных кадров передатчик отправляет различия между текущим и базовым (последним полным) кадром.

Сначала кратко ознакомимся с алгоритмом JPEG (Joint Photographic Experts Group — Объединенная экспертная группа по фотографии) для сжатия одиночных неподвижных изображений. Вместо того чтобы работать с RGB-компонентами, он преобразует изображение в компоненты яркости (luminance) и цветности (chrominance). Тот факт, что глаз человека намного более чувствителен к яркости, чем к цветности, позволяет использовать для кодирования цветности меньшее количество битов без потери воспринимаемого качества изображения. Затем картинка делится на множество отдельно обрабатываемых блоков, размер которых обычно составляет 8 x 8 или 10 x 10 пикселей. Сигналы яркости и цветности по отдельности подвергаются дискретному косинусному преобразованию Фурье с получением спектра. После этого можно отбросить высокочастотные амплитуды. Чем больше амплитуд отбрасывается, тем более размытым является исходное изображение и тем меньше получаемое на выходе сжатое изображение. Затем к оставшимся амплитудам применяются стандартные методы сжатия без потерь, такие как кодирование по длинам серий или метод Хаффмана. Если этот процесс показался вам сложным, то это так и есть, однако компьютеры легко справляются с выполнением сложных алгоритмов.

Теперь посмотрим, как работают алгоритмы MPEG (в упрощенном виде). Кадр, идущий следом за полным (базовым) кадром JPEG, здесь выглядит почти так же, как в случае алгоритма JPEG. Поэтому вместо того, чтобы кодировать полный кадр, передаются только блоки с отличиями от базового кадра. Блок с фрагментом голубого неба, скорее всего, будет выглядеть так же и через 20 мс, и нет смысла отправлять его снова. Повторно следует передавать только те блоки, в которых произошли изменения.

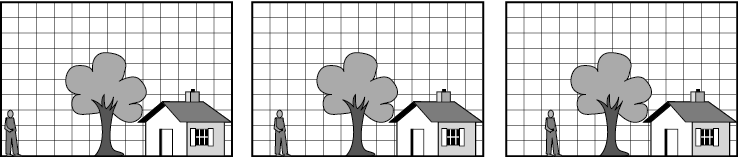

Рассмотрим пример, когда камера закреплена на штативе, а актер идет к непо­движным дереву и дому. Первые три кадра показаны на илл. 7.32. При кодировании второго кадра отправляются лишь те блоки, в которых произошли изменения. Теоретически, чтобы его принять, получателю нужно просто скопировать первый кадр в буфер, а затем применить изменения. После этого он сохраняет второй кадр в несжатом виде для отображения на экране. Он также использует второй кадр как основу для применения следующих изменений, отражающих различия между третьим и вторым кадром.

Илл. 7.32. Три последовательных кадра

В реальности этот процесс чуть сложнее. Если блок (например, с актером) присутствует во втором кадре, но с некоторым смещением, алгоритм MPEG позволяет кодировщику сообщить следующее: «Блок 29 предыдущего кадра присутствует в новом кадре со смещением на расстояние (?x, ?y), и кроме того, шестой пиксель теперь содержит значения abc, а 24-й пиксель — значения xyz». Это обеспечивает еще большее сжатие.

Ранее мы упоминали об асимметрии между кодированием и декодированием. Здесь мы видим еще один случай такой асимметрии. Кодировщик может сколько угодно искать смещенные и измененные блоки. Так он решает, что лучше: отправить список обновлений предыдущего кадра или новый полный кадр JPEG. При этом поиск смещенного блока требует гораздо больше усилий, чем его копирование из предыдущего кадра и вставка в новый кадр с известным смещением (?x, ?y).
