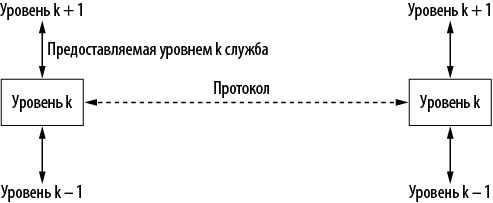

Илл. 1.31. Соотношение между службой и протоколом
Уместно будет провести аналогию с языками программирования. Служба подобна абстрактному типу данных или объекту в объектно-ориентированном языке. Она описывает, какие операции можно выполнять над объектом, но не уточняет, как они должны быть реализованы. А протокол относится к реализации службы и сам по себе пользователю службы не виден.
Во многих старых протоколах службы и протоколы не различались. В сущности, типичный уровень мог включать примитив службы SEND PACKET10, а пользователь передавал ссылку на полностью готовый пакет. Такое соглашение означало, что все изменения протокола сразу же становились видимы пользователям. Большинство разработчиков сетей считают подобную архитектуру серьезной ошибкой.
9 Дикий кролик (лат.). — Примеч. ред.
10 «Отправить пакет». — Примеч. пер.
1.6. Эталонные модели
Многоуровневая архитектура протоколов — одна из ключевых абстракций в сетевой архитектуре. Важнейшей задачей при этом является описание функциональности уровней и взаимодействий между ними. Ниже рассматриваются две основные эталонные модели — TCP/IP и OSI, а также модель, которая представляет собой компромисс между ними (ее мы и будем использовать далее в книге).
1.6.1. Эталонная модель OSI
Модель OSI (за исключением физической среды) показана на илл. 1.32. В основе этой модели лежит проект, разработанный Международной организацией по стандартизации (International Standards Organization, ISO). Это был первый шаг к международной стандартизации протоколов, используемых на различных уровнях (Дэй и Циммерман; Day & Zimmermann, 1983). Модель была пересмотрена в 1995 году (Дэй; Day, 1995) и получила название эталонной модели взаимодействия открытых систем ISO (ISO OSI (Open Systems Interconnection) Reference Model). Она описывает вопросы соединения открытых систем, то есть таких, которые открыты для обмена информацией с другими системами. Для краткости мы будем называть ее моделью OSI.
Модель OSI включает 7 уровней, выделенных согласно следующим принципам:
1. Каждый уровень соответствуют отдельной абстракции.
2. Все уровни выполняют четко определенные функции.
3. Функция каждого уровня выбирается с учетом создания в дальнейшем международных стандартизированных протоколов.
4. Границы уровней должны выбираться так, чтобы минимизировать поток информации через интерфейсы.
5. Количество уровней не должно быть слишком низким, чтобы не приходилось собирать разные функции в одном уровне; но нельзя, чтобы их было чересчур много, иначе архитектура будет громоздкой.
Центральными для модели OSI являются три понятия:
1. Службы.
2. Интерфейсы.
3. Протоколы.

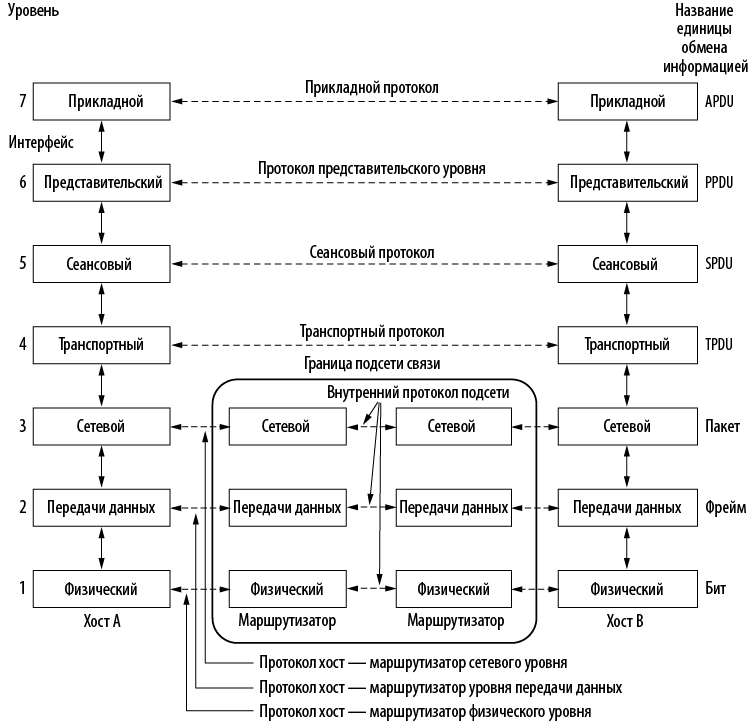

Илл. 1.32. Эталонная модель OSI
Вероятно, главная ценность модели OSI — четкое разграничение этих понятий. Каждый уровень предоставляет вышележащему уровню какие-либо службы. Определение службы говорит лишь о том, что делает данный уровень, но не о том, как вышележащие уровни взаимодействуют с ним или как он работает.
В модели TCP/IP изначально отсутствовало четкое разграничение служб, интерфейсов и протоколов; хотя позже были попытки сделать ее более похожей на модель OSI.
1.6.2. Эталонная модель TCP/IP
Эталонная модель TCP/IP использовалась в прародителе всех глобальных вычислительных сетей — ARPANET и его наследнике — всемирной сети интернет. Как мы рассказывали выше, ARPANET была исследовательской сетью, которую финансировало Минобороны США. В конечном счете она объединила сотни университетов и правительственных объектов при помощи выделенных телефонных линий. С появлением радио- и спутниковых сетей оказалось, что существующие протоколы не подходили для межсетевого взаимодействия, так что появилась необходимость в новой эталонной архитектуре. Таким образом, практически с самого начала одной из основных целей ее разработки было обеспечение бесперебойного соединения множества сетей. Эта архитектура позднее стала известна под названием эталонной модели TCP/IP (TCP/IP Reference Model; TCP и IP — два ее основных протокола). Первыми ее описали Серф и Кан (Cerf & Kahn, 1974), а позднее она была пересмотрена и зафиксирована в виде интернет-стандарта (Брейден; Braden, 1989). Основные принципы проектирования этой модели обсуждаются в работе Кларка (Clark, 1988).
Вследствие опасений Пентагона потерять в один миг часть своих драгоценных хостов, маршрутизаторов и межсетевых шлюзов в результате атаки Советского Союза, была поставлена еще одна важная цель. Сеть должна продолжать нормальную работу, без разрыва текущих разговоров, даже в случае потери аппаратного обеспечения подсети. Другими словами, Пентагон хотел, чтобы соединения поддерживались до тех пор, пока работают отправляющее и целевое устройства, даже если некоторые узлы или линии передачи между ними внезапно вышли из строя. Более того, архитектура должна была быть гибкой, поскольку предполагалось использование приложений с нестандартными требованиями, от передачи файлов до передачи голоса в режиме реального времени.
Канальный уровень
С учетом этих требований была выбрана сеть с коммутацией пакетов, основанная на уровне без соединений, работающем в различных сетях. Низший уровень модели, канальный уровень (link layer), описывает, какими должны быть каналы связи (например, последовательные линии связи и традиционный Ethernet) для удовлетворения потребностей межсетевого уровня без соединений. На самом деле это даже не уровень в обычном смысле этого слова, а скорее интерфейс между хостами и линиями передачи. В первых описаниях модели TCP/IP он игнорировался.
